ZN63(VS1)-12系列戶內手車式高壓真空斷路器

產品描述

概述：

ZN63(VS1)-12系列戶內手車式高壓真空斷路器是三相交流50Hz,額定電壓為 12kV的戶內開關設備，可供工礦企業、發電廠及變電站、電氣設施的控制和保護之用，并適合于頻繁操作的場所。采用操動機構與斷路器本體一體化，設計即可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。主回路部分可采用整體固封極柱，以實現斷路器小型化、高可靠、免維護，可配用KYN28A-12(GZS) 等中置手車式開關柜，固定式也可配用于XGN系列固定式開關柜。

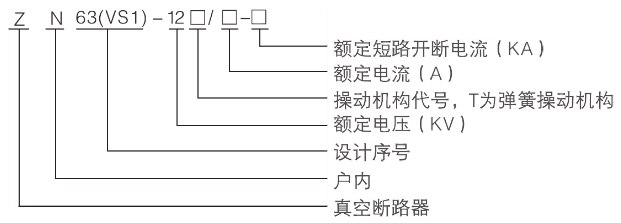

型號含義：

正常使用條件：

環境溫度：不高于40℃，不低于-10℃（允許在-30℃儲運）。

海拔高度：不超過1000m。（若需增高海拔，則額定絕緣水平相應提高）

相對濕度：日平均值不大于95%，飽和蒸汽壓日平均值MPa，月平均大于1.8*10

地震烈度：不超過8級。

使用環境：無火災、爆炸、嚴重污染、化學腐蝕及劇烈振動的場所。

主要技術參數：

序號	名稱		單位	數據
1	額定電壓		kV	12
2	最高工作電壓		kV	12
3	額定電流		A	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
4	額定短路開斷電流（額定熱穩定電流-有效值）		kA	20/25	31.5	40
5	額定短路關合電流（峰值）		kA	50/63	80	100
6	額定峰值耐受電流（額定動穩定電流-峰值）		kA	50/63	80	100
7	4s額定短路耐受電流		kA	20/25	31.5	40
8	額定絕緣水平	工作耐壓（額定開斷前后）/1min工頻耐壓	kV	對地 42（斷口48）
		沖擊耐壓（額定開斷前后）/額定雷電沖擊耐受電壓峰值		對地 75（斷口85）
9	額定熱穩定時間		s	4
10	額定操作順序			分-0.3S-合分-180S-合分
11	機械壽命		次	20000
12	額定短路開斷電流開斷次數		次	50
13	操作機構額定合閘電壓（直流）		V	AC、DC、110，220
14	操作機構額定合閘電壓（直流）		V	AC、DC、110，220
15	觸頭開距		mm	11±1
16	超行程（觸頭彈簧壓縮長度）		mm	3.5±0.5
17	三相分、合閘彈跳時間		ms	≤2
18	觸頭合閘彈跳時間		ms	≤2
19	平均分閘速度		m/s	0.9~1.2
	平均合閘速度			0.5~0.8
20	分閘時間	最高操作電壓下	s	≤0.05
21		最低操作電壓下		≤0.08
22	合閘時間		s	0.1
23	各相主回路電阻		μΩ	630≤55		1250≤50
24	動靜觸頭允許磨損累積厚度		mm	3
